IPETRONIK數據采集設備攜手Softing Q-Vision軟件緻力于ADAS測試方案

背景

汽車ADAS技術是當下國內外的重點研究方向,并且ADAS的發展水平和市場的競争力緊密相關。因此,一套完善的ADAS測試方案對各整車廠而言非常重要。然而,國內ADAS測試卻面臨着很多阻礙,主要原因在于:相關測試設備昂貴;數據量太大導緻存儲處理困難;傳統測試軟硬件和技術不适用;市場缺少較為完善的測試方案。對此,風丘科技經多年研究開發,攜手整車廠試驗測試,推出了完整的ADAS軟硬件測試系統。

769a720f-c2bf-43bb-b578-3d23662ea5c2

主要産品

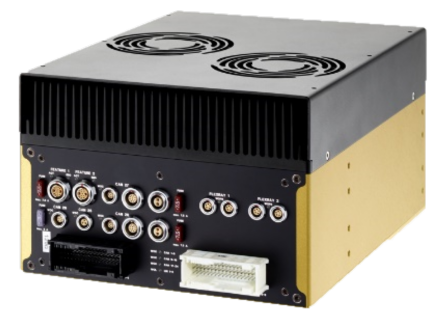

| 數據采集與記錄

• 存儲速度上限:6.4 Gbit/s;

• 存儲容量上限:2TB,可熱插拔更換的移動硬盤;

• 支持:CAN (FD)、LIN、FlexRay、100BASE-T1、1000BASE-T1、LVDS;

• 所有總線同步時間戳精度:100ns;

• 可配置的觸發功能;

• 支持的數據格式:PCAP (wiresharkfreeware),VPCAP (=extended PCAP),MDF4.1 (ASAM)。

d57a71ee-5d20-4876-82bd-2ad2450215a5

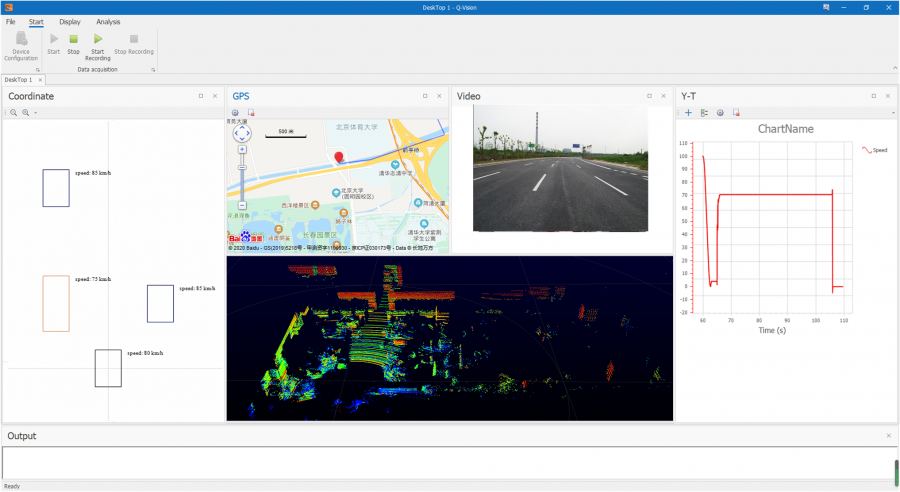

| 軟件:Q-vision

• 支持CAN/ETH/CANFD等多種數據同步采集與存儲;

• 支持雷達點雲圖、雷達俯視圖、地圖軌迹、視頻、CAN總線和y-t等多種視圖實時顯示;

• 支持ECU标定、UDS診斷等多種用途;

• 支持XCP/CCP、UDS、J1939、OBDⅡ等多種協議。

d552fd3e-88f2-45cf-985b-10907d38c220

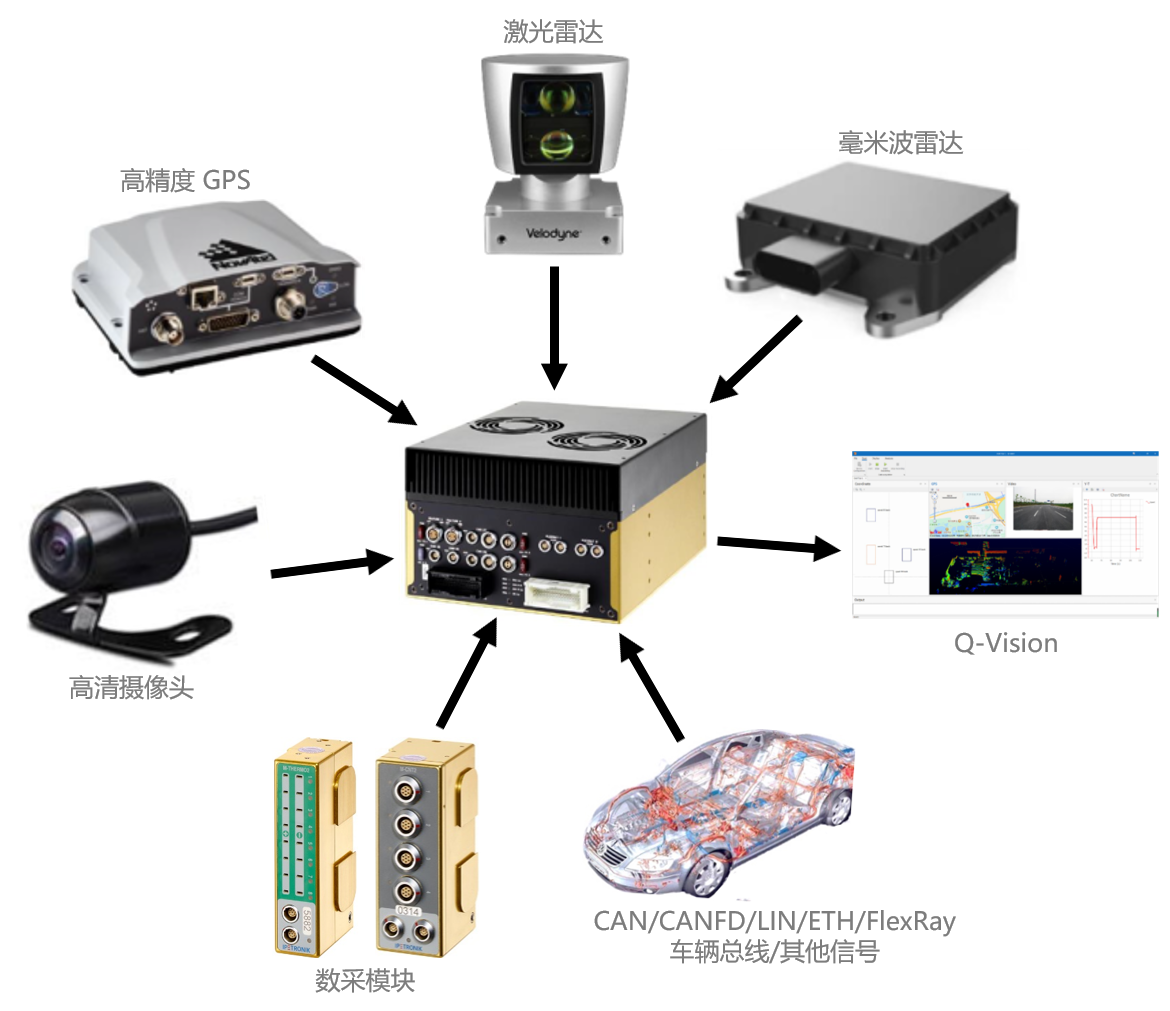

| 方案

cd5763a6-143c-4b98-b8a4-923411972f28

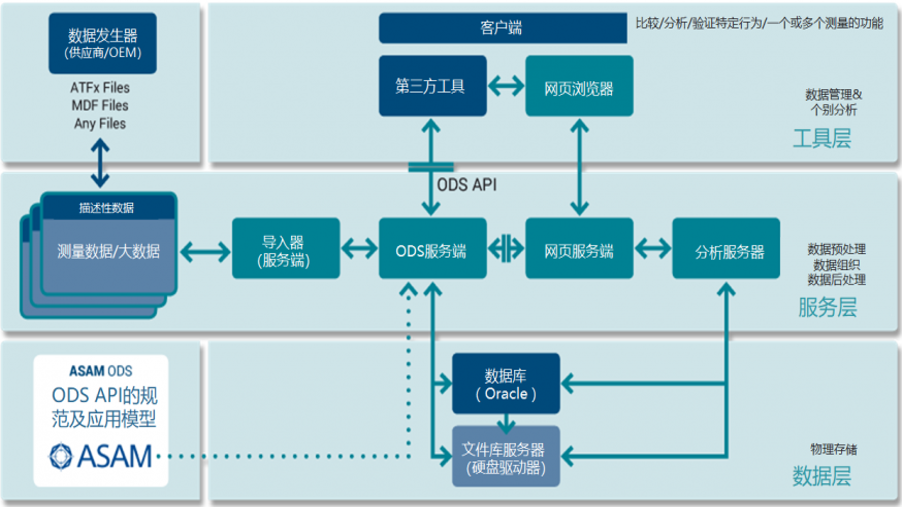

| 數據管理系統

針對ADAS測試産生的大量數據問題,我們打造出了可以管理大量數據的數據管理系統。

• 标簽化預處理數據,根據實驗時間、車輛和場景等多種元素自動标簽化數據,以便查找;

• 可多個硬盤同時上傳數據,上傳速度上限是8GB/s。

1431388a-a51a-4aec-afca-7a8a3f1d8927
