IPETRONIK數采與第三方軟件集成

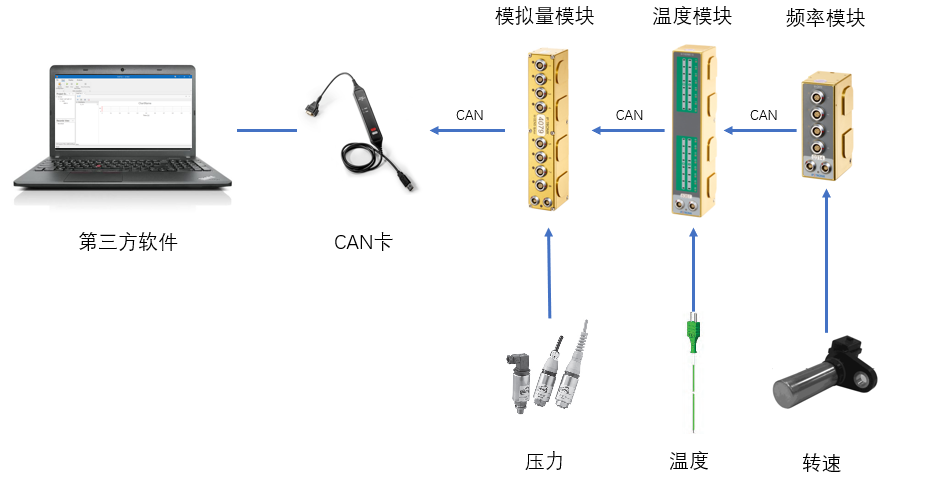

IPETRONIK公司提供IPEmotion用于車輛測試，但在某些特殊領域也有一些專業的軟件，例如标定。在這些領域也需要IPETRONIK數采來采集壓力、溫度、轉速等信号。

IPETRONIK提供INCA和CANape插件，在這兩款軟件中可以直接識别到IPETRONIK的硬件。對于其它的軟件，通常是通過IPEmotion配置完成硬件後，導出DBC文件，然後在第三方軟件中導入DBC文件，即可識别到這些信号。

DBC文件描述了CAN網絡的數據信号，這些信号用來分析網絡的數據，主要用在ECU的CAN網絡開發上。利用DBC文件我們就可以解讀從測量硬件中采集到的數據了。

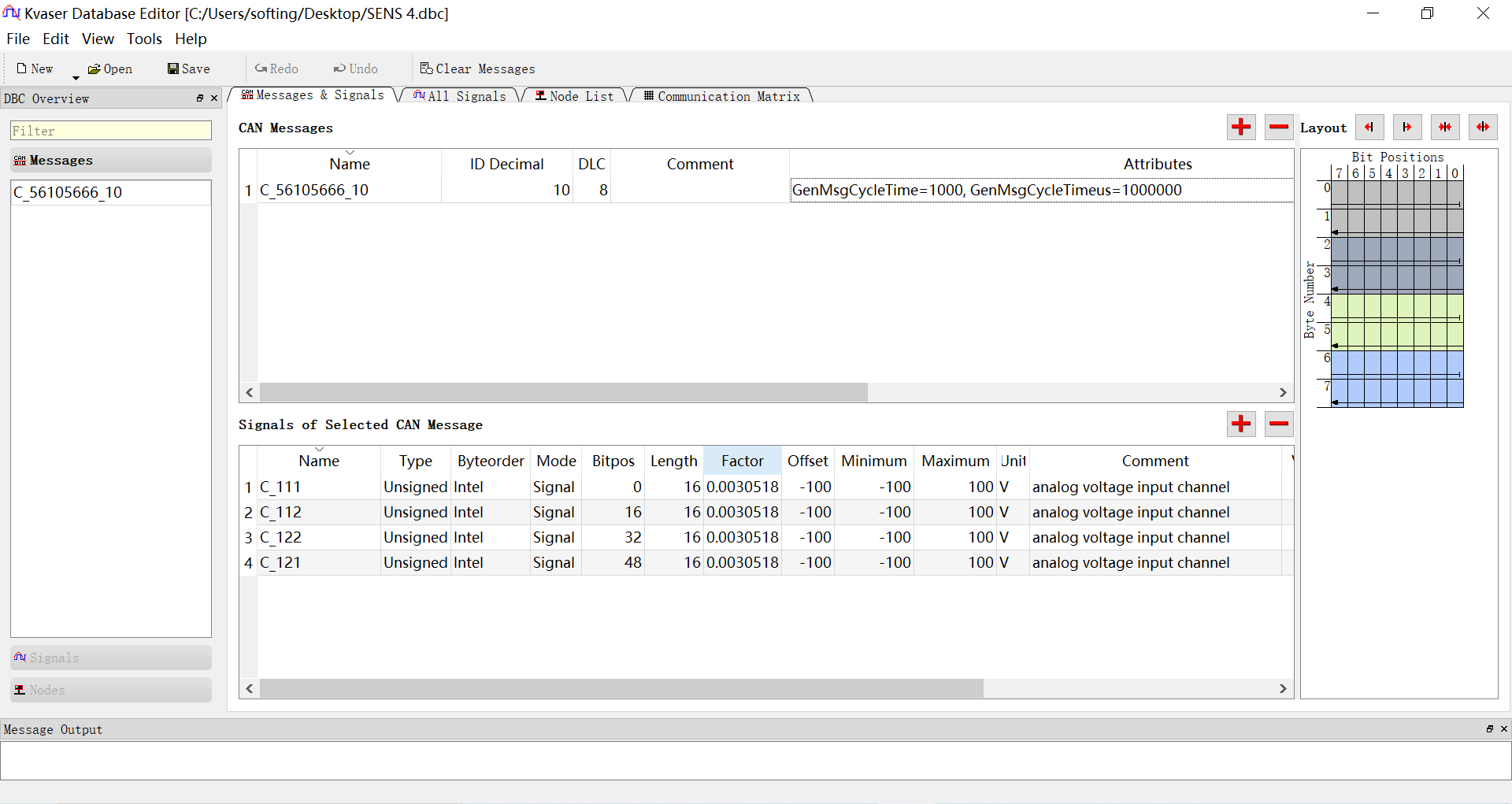

DBC文件編輯器

近年來，前期測量軟件和數據後處理軟件層出不窮，在測量及分析軟件中如何使DBC文件的導入導出更加簡單、高效、準确也成為了試驗者們關心的部分。

下面将介紹在IPEmotion中導出DBC文件和在Q-Vision中導入DBC文件的方法。

| 在IPEmotion中導出DBC文件：

在檢測到外部連接好的測量模塊後，在Signals菜單下，選擇要導出的CAN通道。

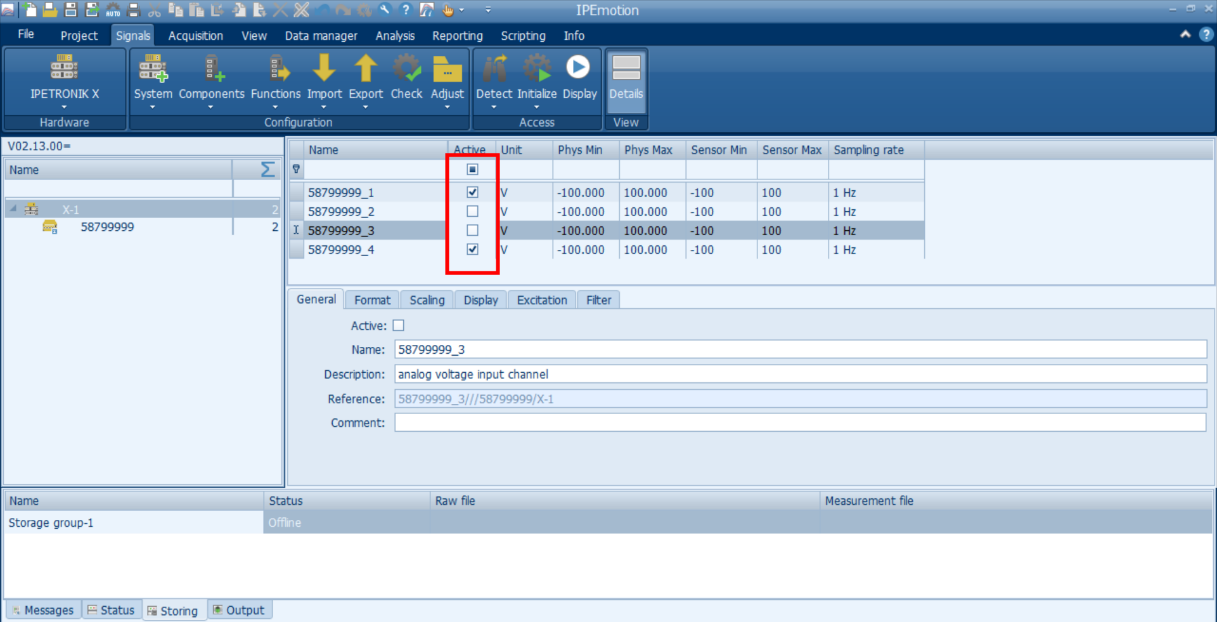

注意：導出DBC文件過程針對的是某一CAN通道下的全部測量模塊。而IPEmotion在導出DBC文件之前也可以自由選擇要導出的通道。在Active列表下勾選或取消激活選項即可。

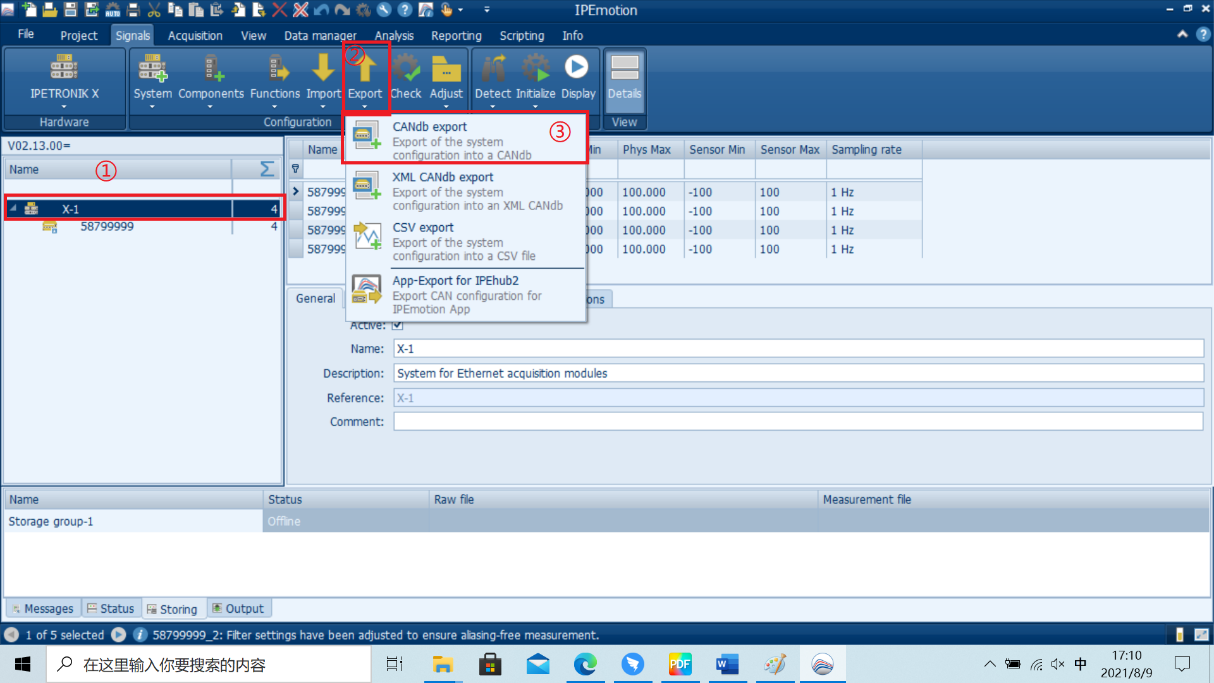

1. 選擇Export菜單下選擇CANdb export。

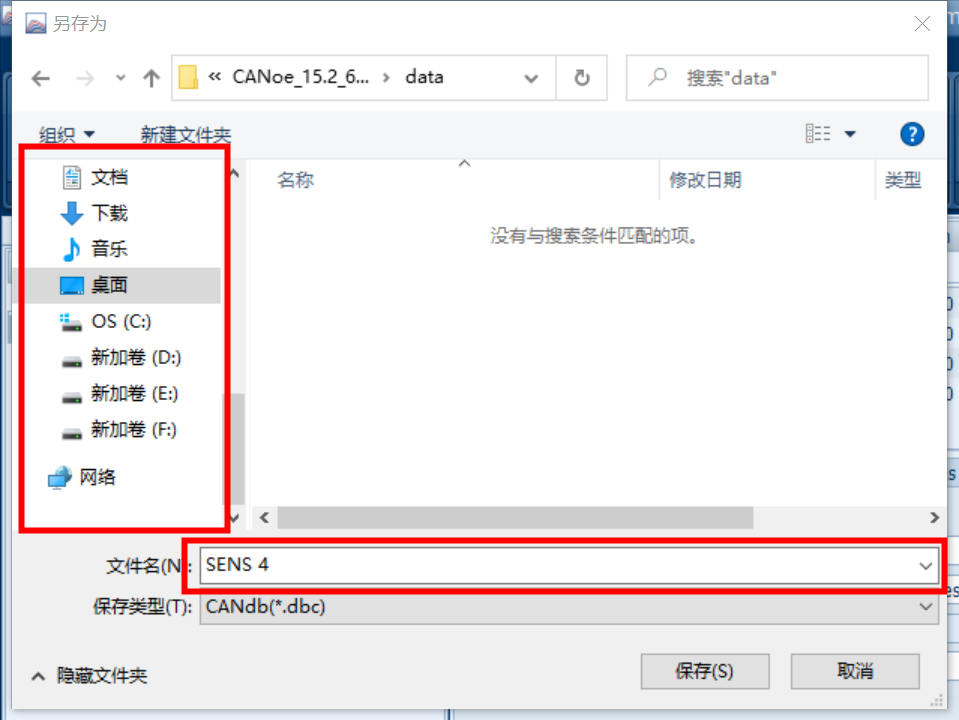

2. 在導出界面中用戶可以自定義導出的DBC文件位置和文件名。

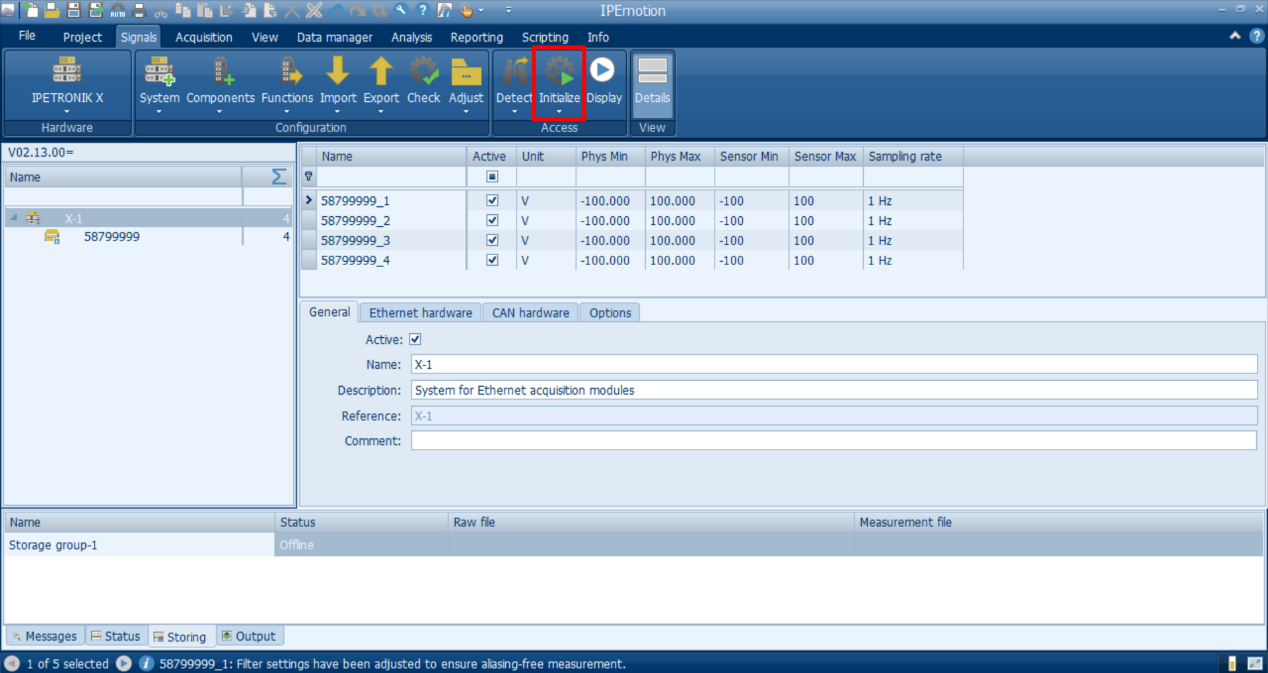

3. 在導出DBC文件之後，點擊Initialize按鈕，可将當前IPEmotion軟件中的設置配置儲存在模塊當中，以便下次使用測量模塊時不必再重新配置參數信息。

| 以Q-Vision為例描述如何導入DBC文件：

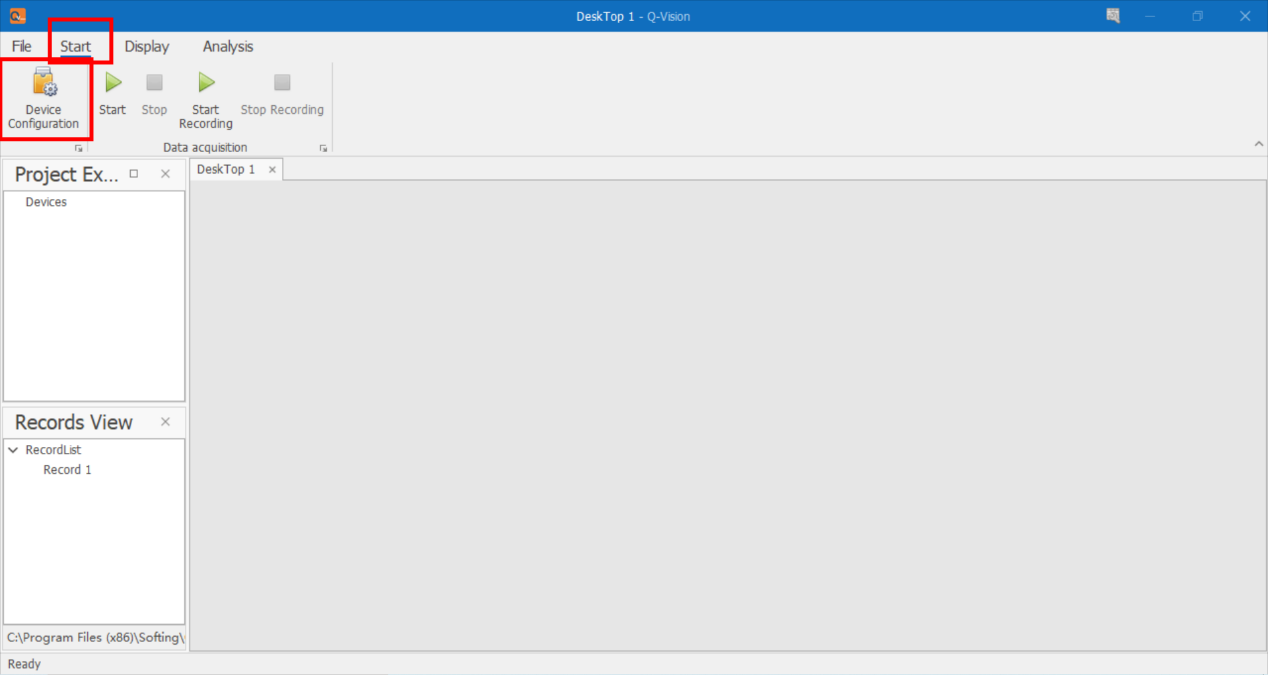

1. 在連接好全部硬件後進入Q-Vision軟件界面，在Start菜單下選擇Device Configuration，進入硬件配置界面。

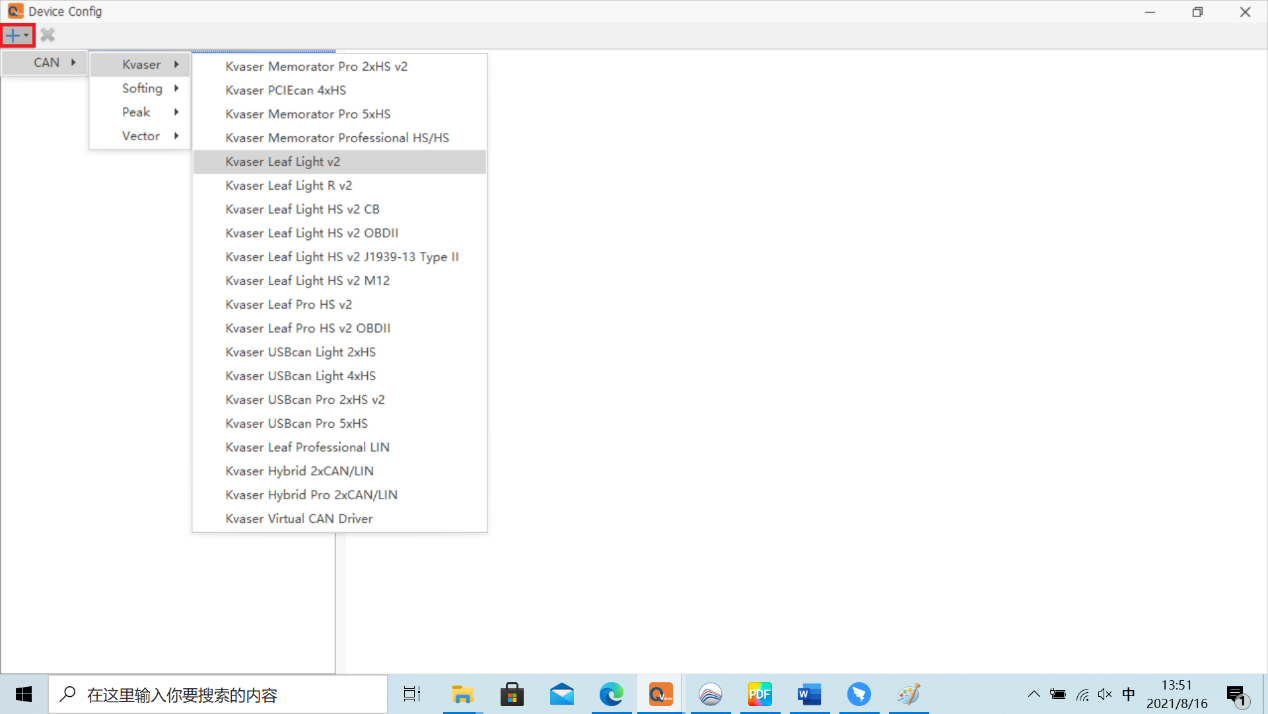

2. 在左上角➕處選擇使用的CAN卡型号，Q-Vision軟件支持Kvaser，Softing，Peak，Vector等多種不同品牌CAN卡硬件。

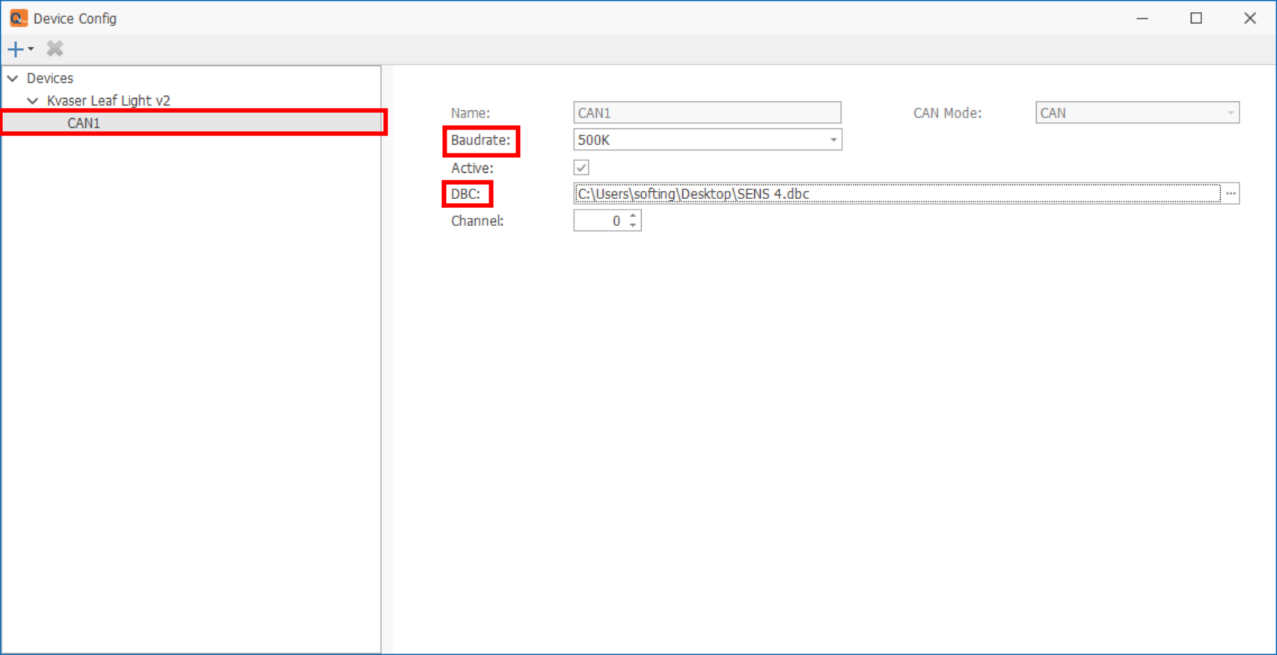

3. 選中相應的CAN通道後，在右側設置欄中選擇與DBC文件中相同的CAN通道的波特率，在DBC欄中找到下載的DBC文件位置，即可導入DBC文件。

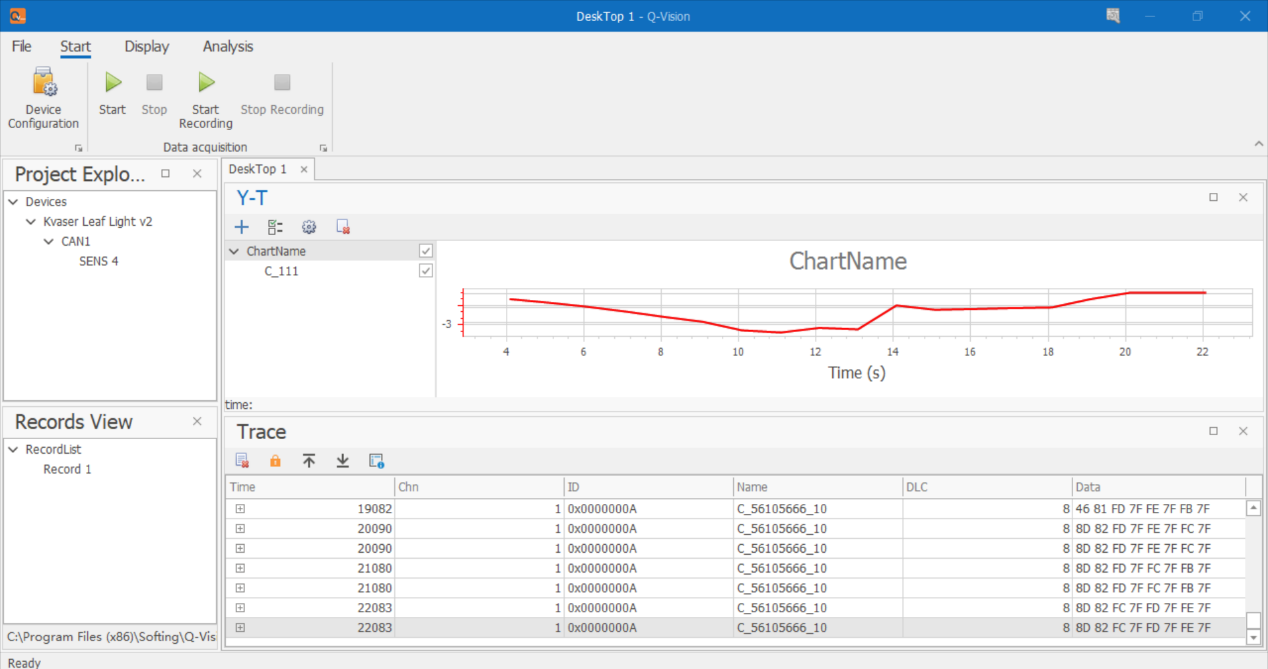

4. 導入後，可在Q-Vision中實時監測測量數據，軟件界面如下圖所示：
